Ragam Cara Memasang Konsol Baja Profil Untuk Segala Kondisi [5/5]

Menggenapi artikel bersambung terkait topik konsol bangunan. Kali ini adalah tentang ragam cara memasang konsol baja profil. Sejauh apa pentingnya materi ini untuk sobat sekalian?. Yaitu untuk perhitungan biaya pelaksanaan pekerjaan. Sayang, materi yang satu ini tidak ikut serta pada seri-seri artikel. Namun jangan khawatir, pada bagian penutup artikel ini akan membahas hal tersebut.

Alat kerja memasang konsol baja

Penting anda ketahui untuk pekerjaan konstruksi baja. Dalam hal ini material baja profil ya sobat, bukan baja ringan. Namanya pemasangan berarti sudah melewati tahap pabrikasi. Termasuk proses pengecatan material. Dan sudah berada pada lokasi proyek. Oke ini kita sepakati terlebih dahulu. Karena faktanya begitu.

Mengingat kondisi proyek baja banyak ragam. Tentu cara memasang konsol pun ada beberapa macam. Dampaknya apa?. Yang pertama tadi. Yaitu pada anggaran biaya. Yang kedua adalah ketersediaan alat kerja. Secara umum alat kerja yang anda butuhkan untuk pekerjaan ini, terdiri dari:

Mesin las,
Bor tangan,
Chain block,
Tali tambang,
Kunci pengeras,
Perancah scafolding,
dan APD atau K3 baja.

Ragam pemasangan konsol baja pada kolom beton

Ketika anda akan memasang konsol baja pada kolom beton. Maka anda akan menghadapi 2 kemungkinan, yaitu: 1].Kolom tersebut belum jadi. Atau sedang proses konstruksi. Berarti alat sambung yang tepat antara kolom dengan konsol adalah angkur baja. Tetapi bila, 2].Kolom beton sudah jadi. Berarti baut pengikat yang anda gunakan adalah chemical bolt.

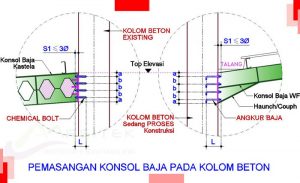

Kedua situasi ini mengakibatkan cara pemasangan komponen berbeda. Silahkan anda perhatikan gambar berikut. Adalah contoh konsol baja yang terpasang pada kolom beton. Yaitu dengan menggunakan angkur baut dan chemical bolt.

1.Pemasangan pada kolom beton yang belum jadi

Atau kolom beton yang tengah dalam proses konstruksi. Pada tahap ini umumnya struktur sudah berdiri, lengkap dengan tulangan besi serta pasangan begesting. Namun belum melakukan pengecoran beton. Maka langkah-langkah untuk memasang konsol pada kondisi ini, adalah:

Pasang perancah scafolding secukupnya. Letaknya berdekatan dengan kolom beton.
Lakukan pengukuran ketinggian (elevasi) konsol serta jarak angkur. Dan beri tanda pada begesting kolom.
Lakukan pengeboran pada begesting. Sesuai dengan diameter serta jumlah angkur baja.
Masukkan angkur baja melalui lubang tersebut, satu per satu. Kemudian las dengan tulangan yang ada dalam begesting.
Cek kembali jarak antar angkur. Lalu laporkan bahwa pemasangan angkur baja telah selesai. Agar segera lakukan pengecoran.
Jika kolom beton telah keras dan begesting telah lepas. Lalu pastikan permukaan kolom telah rata, khusunya sekitar angkur baja.
Gunakan chain blok serta tali tambang untuk menaikkan konsol. Kemudian letakkan pada perancah.
Masukkan batang konsol pada angkur baja secara perlahan. Setelah itu kencangkan mur angkur, menggunakan kunci pengeras.
Cek kembali kondisi hasil pemasangan konsol tidak puntir. Serta telah sesuai dengan sudut kemiringan.

2.Memasang konsol pada kolom beton existing

Bila kolom beton telah jadi sebelumnya. Atau lebih terkenal dengan istilah kolom existing. Maka cara memasang konsol baja, adalah dengan langkah-langkah berikut:

Beri tanda pada kolom beton posisi memasang chemical bolt. Yaitu sebagai pengganti angkur baja untuk konsol.
Lakukan pengeboran pada kolom beton dengan menggunakan bor tangan. Serta dengan mata bor khusus untuk beton.
Pastikan lubang chemical telah bebas dari debu. Kemudian masukkan lem beton khusus chemical.
Masukkan batang chemical secara perlahan-lahan. Serta pastikan ulir yang tersisa untuk mur dan pelat lekat konsol, adalah >3Ø chemical bolt.
Pastikan kembali apakah seluruh chemical bolt telah terpasang dengan sempurna.
Kemudian lakukan pemasangan konsol. Caranya sama dengan pemasangan pada kolom beton yang belum jadi. Yaitu langkah 7 hingga 9. Namun dalam hal ini bukan pada angkur baja, melainkan pada chemical bolt.

Ragam pemasangan konsol WF pada kolom baja

Ragam cara untuk memasang konsol, pula terjadi pada struktur baja. Kondisinya sama dengan pemasangan pada kolom beton. Struktur baja ada yang tengah dalam proses penyelesaian. Sehingga konsol menjadi satu kesatuan dengan struktur. Misalnya untuk konstruksi atap. Tetapi sering pula pemasangan konsol pada struktur baja, yang telah selesai pembangunan.

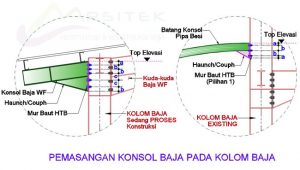

Gambar berikut adalah contoh pemasangan konsol WF pada konstruksi baja. Gambar 1, konsol menyatu dengan rangka atap. Sementara gambar 2, konsol terpasang pada kolom baja. Penting anda ketahui gambar 2 ini, sering terjadi untuk pemasangan konsol pasca konstruksi. Khusunya untuk pekerjaan kanopi baja.

1.Pemasangan konsol untuk konstruksi atap

Memasang konsol baja agar menjadi bagian dari rangka atap sangat mudah. Karena berlangsung saat proses pembangunan. Pada kondisi seperti ini ada 2 cara memasang konsol, yaitu: 1].Bersamaan dengan kolom baja, atau 2].Setelah kolom baja terpasang.

Cara pertama: Memasang konsol bersamaan dengan kolom baja, antara lain:

Pastikan kode pasang antara konsol dengan kolom baja telah sesuai. Yaitu menurut kode batang, yang tertera pada gambar shop drawing.
Satukan konsol dengan kolom baja menggunakan baut mur. Lalu keraskan dengan kunci pengeras. Hingga tidak terjadi celah antara kedua komponen tersebut.
Kemudian dirikan kolom baja pada titik pasang. Serta periksa arah menghadap konsol agar sesuai dengan gambar.
Lalu masukkan kolom baja secara perlahan-lahan pada angkur yang telah tersedia. Dan kencangkan mur angkur satu per satu.
Terakhir, pastikan kolom baja telah berdiri tegak lurus. Selesai.

Cara kedua: Memasang konsol secara terpisah dengan kolom baja.

Hal ini umumnya terjadi karena pemasangan konstruksi secara manual. Alias tidak menggunakan alat berat. Agar mendirikan kolom tidak terlalu berat. Maka anda lakukan secara sendiri-sendiri. Untuk kondisi seperti ini, langkah-langkah kerjanya sebagai berikut:

Pastikan bahwa kolom baja telah terpasang dengan kokoh.
Pasang perancah scafolding, hingga ketinggian sejajar dengan kolom baja
2 orang tukang konstruksi yang ahli naik ke perancah. Lengkap dengan alat kerja dan APD.
Tarik batang konsol dengan menggunakan chain blok. Kemudian letakkan atas perancah.
Seorang mengangkat batang konsol, agar lebih dekat dengan kolom baja. Sementara yang lain memasang baut mur.
Lakukan pengerasan baut mur. Hingga konsol baja terpasang secara sempurna.

2.Memasang konsol pada kolom baja existing

Ragam cara memasang konsol pula terjadi pada kolom baja existing. Lebih tepatnya pada bangunan yang telah selesai (pasca konstruksi). Hal ini umunnya terjadi karena ada item pekerjaan tambah. Selain yang tercantum dalam Boq dan RAB. Sehingga sebelumnya tidak ada persiapan untuk pemasangan konsol.

Pada kondisi seperti ini, ada 2 cara yang dapat anda terapkan. Yaitu memasang konsol dengan sambungan baut mur atau mengelas. Namun masing-masing pilihan tersebut, tetap menggunakan perancah scafoding. Dengan tujuan guna memudahkan proses pengeboran atau pengelasan baja. Oleh karena itu sebelum atau sesudah anda memutuskan pilihan. Anda wajib memasang perancah dekat dengan kolom baja.

Pilihan 1: Pemasangan konsol menerapkan sambungan baut mur.

Cara kerjanya adalah:

Tentukan elevasi konsol yang hendak anda pasang pada kolom baja. Serta jarak antar lubang baut untuk konsol.
Lakukan pengeboran kolom baja dengan menggunakan bor tangan. Dan pastikan ukuran lubang telah sesuai dengan diameter baut.
Bila diameter lubang cukup besar. Sebaiknya lakukan pengeboran secara bertahap. Pertama dengan menggunakan mata bor besi yang lebih kecil. Kemudian dengan mata bor yang sesuai dengan ukuran baut.
Lalu lakukan pemasangan konsol. Caranya mirip dengan pemasangan pada kolom beton yang belum jadi. Yaitu langkah 7 hingga 9. Tapi dalam kondisi ini bukan menggunakan angkur baja, melainkan baut mur.

Pilihan 2: Memasang konsol dengan cara mengelas.

Cara pelaksanaannya adalah:

Bersihkan area lantai bangunan. Khusunya sekitar kolom baja, agar bebas dari bahan-bahan yang mudah terbakar.
Letakkan pelapis pada lantai, agar tidak rusak akibat api las. Bisa menggunakan triplek atau seng plat.
Beri tanda pada kolom existing, agar anda tahu elevasi pemasangan konsol.
Tarik batang konsol dengan memakai chain blok. Lalu letakkan pada perancah.
Angkat kembali batang konsol untuk menyesuaikan posisi pemasangan pada kolom.
Buatlah las titik untuk menyatukan batang konsol dengan kolom baja
Periksa apakah ketinggian batang konsol telah benar. Dan pastikan sudah dalam posisi datar.
Lakukan pengelasan secara full pada batang konsol. Hingga benar-benar kokoh dan kuat.
Segera lakukan pengecatan ulang, untuk menghindari terjadinya karat pada konsol maupun kolom baja.

Pemasangan konsol siku pada dinding bangunan

Dari banyak ragam jenis konsol. Yang terbuat dari pelat baja dan besi siku, adalah yang paling banyak aplikasinya pada dinding bangunan. Hal ini mengingatkan kita pada macam-macam manfaat pemasangan konsol. Dengan demikian cara yang benar untuk memasang komponen ini adalah menggunakan dinabolt. Berukuran M10 hingga M16. Serta dengan panjang ≤ 100 mm.

Berikut metode pelaksanaan pemasangan konsol pada dinding bangunan, antara lain:

Pastikan area sekitar dinding telah bersih serta tidak licin.
Pasang beberapa perancah scafolding menghadap ke dinding
Lakukan pengukuran untuk menentukan elevasi konsol
Ukur jarak antara titik pasang dinabolt. Serta beri tanda pada dinding bangunan
Lakukan pengeboran dengan menggunakan bor tangan yang lebih kecil. Dan pastikan kedalaman bor ≤ 75% dari panjang dinabolt.
Bersihkan lubang agar bebas dari debu. Kemudian masukkan dinabolt secara perlahan.
Tekan dinabolt agar masuk dengan posisi 90º dengan dinding. Lalu kencangkan mur dinabolt agar melekat dengan kuat pada dinding.
Pastikan batang dinabolt yang tersisa untuk mur pengeras mencapai 3Ø dinabolt.
Periksa semua dinabolt sebelum anda memasang rangka konsol.
Terakhir, pasang rangka konsol. Dengan cara yang sama ketika anda melakukan pemasangan pada kolom beton yang belum jadi. Yaitu langkah 7 hingga 9. Akan tetapi pada kondisi ini bukan pada angkur baja, melainkan pada dinabolt.

[Penutup] Biaya pelaksanaan pekerjaan konsol baja

Seperti yang kami janjikan sebelumnya, terkait biaya pelaksanaan pekerjaan konsol baja. Pertanyaan ini silahkan anda simak. RAB (Rencana Anggaran Biaya) kah yang menentukan proses pemasangan konsol?. Atau tingkat kesulitan pemasangan konsol yang mentukan anggaran?. Mungkin anda belum paham tujuan pertanyaan ini. Hal itu wajar untuk para pemula.

Ragam cara memasang konsol baja ini berdampak langsung pada anggaran. Namun belum tentu anggaran bisa mengakomodir biaya-biaya pelaksanaan pemasangan konsol. Karena RAB umumnya ada jauh hari sebelum pelaksanaan pekerjaan. Sementara yang menghitung RAB tidak menguasai kondisi pemasangan konsol. Tambah lagi pra pelaksanaan tidak menyusun RAP. Lengkap sudah. Kami yakin anda mengalami kerugian.

Intinya adalah sebaiknya anda memahami secara benar-benar cara pelaksanaan suatu pekerjaan. Agar anda bisa mendapatkan hasil yang maksimal. Baik secara materi maupun untuk kualitas pekerjaan itu sendiri. Tanpa hal itu, anda bagaikan berjalan pada kegelapan. Dan hanya menerka-nerka tujuan.

Demikian penjelasan mengenai ragam cara memasang konsol. Sekaligus akhir dari pembahasan mengenai topik konsol bangunan. Yang seluruhnya terdiri dari 5 seri. Semoga bermanfaat.
