17 Pertimbangan Merancang Konsol Menggunakan Baja Profil [4/5]

Salah satu dari 17 pertimbangan ketika merancang konsol adalah komponen lain yang terpasang pada konsol

Anda wajib memahami 17 pertimbangan ketika merancang konsol dengan menggunakan baja profil. Guna menjamin konstruksi benar-benar kokoh dan kuat. Karena tidak semua material baja profil cocok dengan pekerjaan ini. Dari segi kekuatan, memang baja profil tidak perlu ragukan. Tapi untuk estetika pantas untuk anda pertimbangkan dengan seksama.

Seperti anda tahu manfaat konsol bukan saja untuk struktural. Melainkan banyak kegunaan yang lain. Hal itu dapat anda baca pada artikel seri pertama. Pula mengenai jenis-jenis serta kondisi pemasangan konsol baja. Yang terdapat pada artikel seri ke-2 dan ke-3. Maka untuk merancang konsol 17 hal ini harus anda pertimbangkan terlebih dahulu.

Kasus #1: Konsol menjadi bagian konstruksi atap

Pada kasus dimana konsol baja akan terpasang pada konstruksi atap. Agar menyatu dengan kuda-kuda utama. Maka hal-hal yang wajib anda pertimbangkan, antara lain:

1. Desain kuda-kuda utama bagaimana?

Yaitu meliputi sudut kemiringan dan jenis bahan. Konsol harus menyesuaikan sudut kemiringan rangka atap, sehingga secara keseluruhan penutup atap tampak serasi. Bila desain kuda-kuda utama berbentuk pelana, trapesium dan joglo. Maka kemiringan konsol tinggal mengikuti sudut batang kuda-kuda tersebut.

Tetapi bagimana jika bentuk atap melengkung?. Apakah merancang konsol baja sama dengan cara tadi?. Tentu tidak. Karena kuda-kuda lengkung tidak mengacu pada sudut kemiringan. Melainkan jari-jari (r). Oleh karena itu untuk menentukan desain konsol yaitu berpedoman pada jari-jari (r) kuda-kuda utama.

2. Pemasangan konsol  & sistem sambungan

Pada artikel seri ke-3 mengeni hal ini telah kami jelaskan. Silahkan anda pelajari melalui tautan tersebut. Hubungannya dengan pemasangan konsol pada konstruksi atap, berarti anda pertimbangkan letak pemasangan konsol. Apakah terpisah dengan kuda-kuda utama atau menjadi satu kesatuan.

Terpisah berarti ada 2 kemungkinan, 1].Konsol baja terpasang pada kolom baja, atau 2].Terpasang pada kolom/balok beton. Sementara bila menyatu dengan kuda-kuda, pula ada 2 kemungkinan. Kuda-kuda terbuat dari rangka batang atau menggunakan portal frame?. Hal ini semua mempengaruhi proses pengerjaan konsol.

3. Komponen lain yang terpasang pada konsol

Merancang konsol baja untuk konstruksi atap. Pun harus memperhatikan komponen lain, yang akan terpasang pada konsol. Antara lain talang air, lisplang baja dan cladding. Pada konstruksi pabrik dan gudang hal ini sering terjadi. Namun untuk bangunan rumah dan gedung-gedung publik sangat jarang.

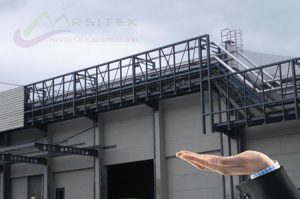

Dengan adanya tambahan komponen tersebut berarti konsol baja akan memikul beban ekstra. Selain beban dari penutup atap, beban angin, berat sendiri serta beban berguna. Cukup kompleks bukan?. Silahkan anda perhatikan gambar sebelumnya.

Kasus #2: Merancang kanopi bangunan pabrik

Kaitannya dengan 17 pertimbangan merancang konsol. Ketahui hubungan serta perbedaan, antara kanopi baja dan konsol. Yaitu dengan logika sederhana. Walau setiap kanopi baja pasti memiliki konsol. Tetapi merancang konsol baja belum tentu untuk pembuatan kanopi. Membuktikan hal ini dapat anda lihat pada kasus #1.

Akhir-akhir ini aplikasi konsol baja untuk pembuatan kanopi, paling banyak temukan pada konstruksi pabrik dan gudang. Dapat kami pastikan rangka kanopi pada bangunan-bangunan tersebut menggunakan material baja profil. Oleh karena itu manakala merencanakan konsol, 4 hal berikut wajib anda pertimbangkan yaitu:

4. Fungsi kanopi dirancang untuk apa?

Umumnya ada 3 jenis kanopi pada bangunan pabrik, yaitu: 1].Kanopi pintu gudang, 2].Kanopi teras (enterance), dan 3].Kanopi loading area. Masing-masing kanopi memiliki karakteristik. Hal itu menandakan komponen konsolnya pun pasti beda. Dalam hal ini yang pertama anda tentukan adalah fungsi kanopi. Setelah itu baru anda bisa merancang konsol.

5. Bentuk & bahan konsol yang menarik

Faktor yang paling mempengaruhi bentuk kanopi adalah ukuran lebar. Lebar kanopi (L) artinya sama dengan panjang konsol (P). Nah, makin panjang konsol yang anda miliki. Maka konstruksi yang anda butuhkan juga makin besar. Sehingga konsol benar-benar kuat dan kokoh. Tapi selain itu anda juga wajib mempertimbangkan tampilan, agar  konsol yang anda rancang menarik.

6. Sudut kemiringan konsol baja

Lagi-lagi tentang kanopi pada bangunan pabrik. Walau tidak menutup kemungkinan ada yang berbentuk lengkung. Namun secara umum sudut kemiringan konsol ada 2 macam. Yaitu miring ke depan atau ke belakang. Hal ini bisa anda baca pada artikel seri ke-2. Sedangkan besar sudut konsol adalah tergantung (P). Pada umumnya adalah 5-15°.

7. Ketinggian konsol minimum

Urutan ke-7 dari 17 pertimbangan merancang konsol, yaitu mengenai ketinggian konsol. Untuk kanopi pintu dan teras acuan ketinggian adalah dari lantai. Sementara untuk kanopi loading area adalah halaman pabrik. Hal ini benar-benar anda rancang dengan baik. Karena menyangkut dengan aktivitas bongkar muat barang. Supaya orang tidak kena hujan atau panas. Maka konsol harus anda rancang pada ketinggian yang pas. Sehingga truk bisa masuk.

Case #3: Merancang balok kantilever balkon

Untuk kasus perancangan kantilever bangunan menggunakan material baja. Fungi konsol dalam hal ini adalah sebagai balok. Oleh karena itu ketika hendak merancang balok kantilever. Paling tidak ada 3 hal, yang wajib anda pertimbangkan antara lain:

8. Rencana pelat lantai balkon

Makin berat pelat lantai balkon, maka dimensi balok yang anda pakai harus semakin besar. Hal ini guna memastikan bahwa balok mampu menahan beban pada balkon. Saat ini lantai yang paling berat adalah yang terbuat dari pelat beton, yaitu mencapai 2.400 kg/m³. Belum termasuk apabila ada komponen lain yang tergantung pada konstruksi balkon. Misalnya plafon, lampu serta instalasi lainnya.

9. Jenis balok konsol pada kantilever

Selain ukuran balok perlu anda perhatikan adalah desain rangka balok. Umumnya sebuah balkon minimal memiliki 2 jenis konsol, yaitu yang berfungsi sebagai: 1].Balok utama, dan 2].Balok pembagi. Karena kedua balok ini memiliki fungsi yang berbeda. Maka letak pemasangannya pun beda. Nah, letak pemasangan ini akan mempengaruhi panjang pendeknya balok.

10. Join antar balok konsol

Pertimbangan terakhir mengenai perancangan balok balkon. Yakni join antar balok utama dengan struktur kolom, antara balok utama dengan balok pembagi serta antar balok pembagi sendiri. Sistem sambungan yang anda rancang harus tepat. Karena sangat berpengaruh pada kekuatan konstruksi balkon.

Case #4: Merancang kantilever cladding

Uraian ke-11 sampai 13, terkait 17 pertimbangan merancang konsol baja. Yaitu mengenai konstruksi kantilever untuk cladding bangunan. Agar cladding menggantung serta menjorok ke luar bangunan. Berarti anda harus merancang konsol, yang berfungsi sebagai balok gantungan rangka cladding. Hal-hal yang wajib anda pertimbangkan untuk perancangan tersebut adalah:

11. Balok konsol terpasang dimana?

Guna perhitungan kekuatan perlu anda pastikan terlebih dahulu letak pemasangan konsol. Sekaligus bertujuan untuk menentukan dimensi, serta jenis bahan yang akan anda gunakan. Pada kasus ini, ukuran bahan konsol yang besar, belum tentu membuat konstruksi kokoh. Mengingat posisi kantilever menggantung, berarti berkaitan dengan struktur konstruksi yang lain. Dimana balok tersebut akan anda tempatkan.

12. Rencana bahan wall cladding

Pertimbangan selanjutnya untuk menentukan ukuran balok kantilever cladding. Yaitu jenis bahan wall cladding. Walau bahan wall cladding terlihat tidak begitu berat. Namun karena masih ada rangka untuk memasang penutup dinding tersebut. Akhirnya beban balok kantilever menjadi besar bukan?. Mengenai jenis-jenis komponen rangka cladding juga perlu anda perhitungkan. Sebagai kesatuan dengan bahan penutup dinding.

13. Panjang & jarak antar konsol

Untuk konstruksi gudang atau pabrik panjang overstek atap umumnya antara 1-1,5 meter. Kaitannya dengan panjang konsol (P) kantilever. Penting anda pertimbangkan, apakah mengacu pada overstek tersebut atau tidak?. Lalu mengenai jarak antar balok kantilever, apakah berdasarkan struktur yang ada. Atau anda perlu merancang kolom yang baru untuk pemasangan balok?. Berikut contoh konsol untuk kantilever.

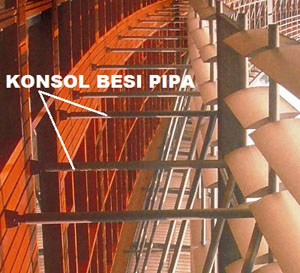

Pemasangan balok konsol kantilever yang terbuat dari besi pipa

Kasus #5: Merancang balok konsol untuk hoist

Konsol untuk pelaksanaan pekerjaan hoist sering tidak masuk pertimbangan. Padahal elemen ini menentukan kuat tidaknya konstruksi hoist crane. Apa itu konsol hoist?, yaitu satu batang material baja profil yang terpasang pada kolom baja, dengan panjang tertentu dan berguna sebagai dudukan balok rel (runaway beam).

Menggenapi 17 pertimbangan merancang konsol, yang terbuat dari material baja. Terkait pelaksanaan pekerjaan hoist, maka 4 hal berikut wajib anda perhitungkan, yaitu:

14. Rencana kapasitas hoist berapa?

Yaitu kemampuan daya angkut konstruksi dan mesin crane untuk mengangkat, menggeser serta menurunkan barang. Hal ini perlu anda perhitungkan secara teliti, guna mengetahui dimensi dan ukuran konsol. Karena tumpuan beban yang terjadi pada hoist crane adalah konsol. Sementara kekuatan konsol sendiri, adalah terletak pada struktur kolom

15. Panjang konsol yang ideal

Panjang konsol (P) untuk dudukan balok rel umumnya 0,75-1,0 meter. Sebenarnya lebih pendek akan lebih kokoh. Demikian juga sebaliknya. Ingat, konsol posisinya menggantung. Apalagi untuk konstruksi hoist. Beban hidup/bergunanya sangat besar dan bergerak. Oleh sebab itu sebaiknya (P) tidak lebih dari ketentuan tersebut.

16. Sistem sambungan konsol baja

Yaitu sambungan antara kolom struktur dengan konsol baja. Pada beberapa kasus sering menerapkan sambungan baut. Hal itu bukan berarti tidak tepat. Asalkan dengan perhitungan yang benar. Agar konstruksi hoist benar-benar kokoh. Namun anda juga bisa menerapkan metode pengelasan. Justru menurut kami sistem ini yang paling tepat. Guna meminimalisir beban geser akibat pergerakan hoist crane.

17. Join balok rel dengan konsol

Sampai saat ini join balok rel dengan konsol adalah pakai baut mur. Hal ini dengan pertimbangan guna memudahkan pemasangan balok rel pada konsol. Karena berada pada ketinggian tertentu, serta panjang balok mencapai 12 meter. Namun penting anda lakukan perkuatan tambahan untuk kedua komponen tersebut. Terlebih pada sambungan antar balok rel. Sehingga tidak goyang ketika mesin crane sedang bekerja.

[Intisari] Ketentuan kokoh tidaknya konsol baja

Intisari dari penjelasan tentang 17 pertimbangan merancang konsol dengan memakai material baja profil. Kuat tidaknya komponen tersebut tentukan oleh 6 hal, yaitu:

  1. Sudut kemiringan konsol
  2. Panjang konsol (P)
  3. Jenis bahan serta dimensi
  4. Sistem sambungan
  5. Komponen lain yang terpasang pada konsol
  6. Letak pemasangan konsol

Demikian uraian mengenai 17 pertimbangan saat merancang konsol baja. Silahkan anda baca artikel terakhir (ke-5). Yaitu mengenai ragam tips melaksanakan pemasangan konsol baja. Guna melengkapi pengetahuan anda tentang topik konsol bangunan. Terimakasih.
