Menghitung luas permukaan baja konstruksi harus teliti. Karena material yang akan dihitung sangat beragam. Bentuk maupun panjang material. Beda jauh dengan menghitung elemen bangunan yang lain. Seperti dinding, atap dan lantai. Bidang yang Anda hitung adalah dalam keadaan rata. Sedangkan material baja, tidak. Bentuk profil sangat unik, begitu juga letak pemasangannya.
Pengertian dan tujuan menghitung luas material baja
Permukaan, atau penampang baja artinya seluruh bidang yang terdapat pada material baja guna mengetahui luas cat yang akan diterapkan. Proses ini umumnya berlangsung Ketika menyusun BoQ dan RAB pekerjaan baja. Oleh konsultan perencana, peserta lelang, atau kontraktor pemenang lelang. Juga tak jarang dilakukan oleh pemborong cat. Ketika hendak melaksanakan pekerjaan dengan sistem borongan.
Secara keseluruhan tujuan menghitung luas permukaan baja adalah untuk mengetahui anggaran biaya pengecatan baja, serta material yang dibutuhkan untuk melaksanakan pekerjaan tersebut. Seperti cat, kuas, pengencer, mesin spray. Termasuk biaya sand blasting baja. Jikalau dibutuhkan.
Cara menghitung luas cat seluruh material baja profil
Boleh Anda lakukan dengan cara manual. Atau menggunakan komputer. Luas masing-masing material baja lakukan dengan rumus berikut :
1. WF dan H-Beam
Dengan rumus = (2H + 4B) x P
H = Tinggi profil (Web). B = Lebar sayap (Flange). Dan P = Panjang material. Contoh:
1 batang WF 200x100x5,5×8. Diketahui H = 20 Cm, B = 10 Cm dan Panjang per batang adalah 12 meter. Maka luas permukaan baja tersebut adalah:
= ((2×0,2) + (4 x 0,1)) x 12 m
= 9,60 m².
Silahkan cek dengan tabel baja WF. Hasilnya sama bukan?. Oh, iya. Beberapa singkatan atau kode yang Anda temui dalam artikel ini. Beberapa diantaranya adalah sama dengan singkatan/kode yang ditemukan dalam gambar teknik bangunan. Oleh sebab itu, penting membekali diri tentang pengetahuan singkatan-singkatan, dan kode-kode yang digunakan dalam gambar teknik bangunan.
2. Kastela
Rumus menghitung luas permukaan baja kastela pada dasarnya sama dengan WF atau H-Beam. Jadi, Anda hitung adalah luas permukaan bahan dasar baja kastela. Misalnya kastela 450×150. Bahan dasarnya adalah WF 300×150. Maka hitung luas penampang WF tersebut. Sama seperti rumus di atas. Gampang bukan?.
3. Besi pipa
Caranya sama dengan menghitung keliling tabung. Namun, penting Anda ketahui lebih dulu aplikasi cat. Apakah hanya sisi luar. Atau termasuk bagian dalam besi pipa. Kalau termasuk mengecat bagian dalam, berarti luas permukaan pipa harus dikalikan 2. Perhatikan contoh berikut.
1 (satu) batang pipa Ø4″x4,5 mm. Diameter luar (OD/Outside Diameter) pipa adalah 113,9 mm. Maka luas permukaan hitung dengan rumus:
= π x OD x P x 2 sisi
= 3,14 x 0,113 x 6 x 2 = 4,257 m².
4. CNP dan UNP
Bentuk profil seperti terlihat dalam gambar berikut. Sepintas bentuk penampang memang mirip. Tapi, CNP memiliki tekukan di bagian depan profil. Dengan kode ukuran C. Selain itu, material ini jauh lebih tipis dibanding UNP.
Rumus menghitung luas permukaan CNP adalah: 2(H + B + B + C + C) x P
Sedangkan UNP adalah: 2(H + B + B) x P
Contoh #1: Menghitung luas CNP 125x50x20x2,3 mm.
= 2 x (0,125 + 0,05 + 0,05 + 0,02 + 0,02) x 6 m
= 3,18 m².
Contoh #2: Menghitung luas UNP 100x50x5x7,5 mm.
= 2 x (0,10 + 0,05 + 0,05) x 6 m
= 2,40 m².
5. Stal kotak
Menghitung luas permukaan baja stal kotak kasusnya mirip dengan pipa besi. Mirip bukan dalam hal rumus. Melainkan penampang yang akan dihitung. Apakah bagian luar saja. Atau termasuk sisi dalam material. Seperti kita ketahui material ini juga berongga. Hanya dengan bentuk persegi (kotak). Bukan bulat.
Perhitungan kali ini, kita misalkan hanya sisi luar. Dan material yang akan dihitung adalah stal kotak 40×60. Rumusnya adalah: 2L + 2T. L (lebar) = 0,04 m, sedangkan T (tinggi) = 0,06 m. Maka luas permukaan material tersebut per batang adalah:
= ((2 x 0,04 ) + (2 x 0,06)) x 6 m
= 1,20 m².
6. Plat baja

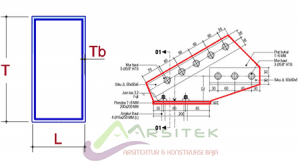

Menghitung plat baja yang digunakan untuk komponen struktur baja boleh dikatan mudah, boleh juga sulit. Susah, kalau bentuknya beraturan. Misalnya kotak atau segitiga. Namun pasti sulit. Jikalau bentuk plat tidak beraturan. Seperti terlihat pada gambar diatas.
Teman-teman tahu fungsi komponen (plat) tersebut?. Yaitu sebuah plat buhul kuda-kuda cremona siku. Tepatnya, salah satu tumpuan untuk memasang angkur kuda-kuda. Maka dari itu, selain plat buhul pada titik tumpuan tersebut diperlukan plat landas.
– Pakai software
Cara paling mudah untuk menghitung luas permukaan baja plat buhul adalah dengan menggunakan software. Dimana gambar kerja tersebut Anda buat. Misalnya, kalau menggunakan Autocad. Maka, Anda tinggal mengecek “section area object” pada program tersebut. Dan memindahkannya dalam sebuah catatan khusus.
– Cara manual
Alternatif lain adalah dengan cara manual. Metode ini tergolong konvensional, dan membutuhkan waktu yang lama. Namun hasilnya sangat akurat. Karena luas plat buhul yang dihitung adalah sesuai kenyataan. Caranya adalah memanfaatkan mal plat. Setelah Anda mengetahui total luas plat. Jangan lupa!. Harus Anda kalikan 2. Karena bidang plat terdiri dari 2 sisi.
7. Besi siku
Seperti kita ketahui material besi siku terbagi dua. Yaitu sama kaki dan tidak sama kaki. Rumus menghitung luas permukaan baja siku sama kaki, adalah: 4L x P. Contoh, L70x70x7 mm. Maka luas material ini per 1 batang adalah:
= 4 x 0,07 x 6 m
= 1,68 m².
Sedangkan rumus untuk besi siku tidak sama kaki adalah: (2L1 + 2L2) x P. Misalnya besi L 150x100x10 mm. Luasnya adalah:
= ((2 x 0,15) + ( 2 x 0,10)) x 6 m
= 3,0 m².
8. Besi beton
Paling rumit adalah menghitung luas permukaan besi beton. Karena diameter besi ini sangat kecil. Namun, tidak boleh tidak. Karena quantity-nya pada satu konstruksi sangat banyak. Selain berguna untuk trekstang, beri beton juga digunakan untuk ikatan angin, dan ruji-ruji pada regel. Sehingga, kalau dijumlah secara keseluruhan menjadi sangat luas.
Cara menghitung luas permukaan baja profil ini sama persis dengan besi pipa. Hanya tidak perlu dikali 2. Sebab besi beton tidak berongga. Sehingga yang Anda hitung cukup sisi luar saja. jadi, cukup dengan rumus:
= π x d x P (d = diameter besi beton).
Rumitnya perhitungan besi beton, tatkala mengkonversi satuan milimeter menjadi meter. Karena satuan ukuran besi beton selalu pakai milimeter. Sedangkan satuan untuk luas pada umumnya adalah meter persegi. Oleh sebab itu, perlu hati-hati dan teliti. Supaya tidak keliru.
[Alternatif] Menghitung luas profil dari analisa tonase
Bilamana Anda telah terbiasa menghitung tonase baja dengan menggunakan software. Misalnya dalam bentuk excel. Maka akan lebih mudah mengetahui luas material baja. Dari analisa tersebut, Anda langsung membuat 1 kolom tambahan. Dan melakukan perhitungan pada masing-masing baris. Sesuai dengan jenis profil yang ada.
Perhatikan gambar berikut. Contoh perhitungan tonase untuk kuda-kuda WF 200x100x5,5×8. Sebelah kanan adalah kolom/baris untuk mengisi luas permukaan material. Anda dapat mengetahui secara langsung luas total material. Yakni dari ukuran dan jumlah bahan yang digunakan.
[Penutup] Catatan khusus mengenai perhitungan
Dalam perhitungan luas material baja diatas. Tebal profil (t) tidak dihitung. Sebab nilainya sangat kecil. Sehingga tidak begitu berpengaruh pada anggaran biaya. Namun demikian, kami tetap menyarankan agar Anda hitung. Dengan syarat, kalau sudah mampu. Kalau belum. Atau ragu. Sebaiknya jangan dulu. Karena rawan keliru.
Sekedar mengingatkan kembali. Menghitung luas permukaan baja profil, bukan sekedar untuk mengetahui berapa besar penampang material. Tapi berguna untuk menyusun anggaran biaya. Khususnya untuk pekerjaan cat. Oleh sebab itu, jangan sampai keliru. Anda harus siap menjadi orang yang teliti berhitung.
