Menyambung kolom UNP double perlu dilakukan untuk menyesuaikan kebutuhan konstruksi bangunan. Pekerjaan ini tidak mudah. Sebab dapat mengakibatkan kerugian materi. Pun yang lebih fatal. Yakni kegagalan konstruksi. Jikalau Anda tidak mau hal tersebut terjadi. Silahkan simak artikel ini.
Material UNP kerap dijadikan alternatif untuk konstruksi gudang. Selain besi CNP. Menggantikan material baja WF, H-Beam dan Kastela. Berdasarkan karakteristiknya memang lebih kokoh dibanding CNP. Karena baja UNP lebih tebal dari CNP. Namun pertimbangannya, tentu tidak berdasarkan bentuk profil saja. Tapi, termasuk kemudahan pabrikasi. Menyambung kolom UNP Double, memasang komponen, serta persiapan-persiapan yang berkaitan dengan pelaksanaan pekerjaan tersebut.
Pengertian, sinonim dan ukuran baja UNP
Kolom UNP double artinya tiang kolom yang terbuat dari 2 batang baja profil UNP, yang berukuran sama. Di-double (istilah lokal tangkep), persis seperti Anda membuat CNP double. Yaitu dengan cara mengelas, hingga menjadi satu kesatuan yang kuat dan kokoh. Karena terbuat dari 2 material yang berukuran, sama. Maka penulisan UNP double sering diganti dengan 2UNP. Contoh UNP 150x75x6,5 double. Sinonim dengan 2UNP 150x75x6,5.
Material baja UNP tidak banyak. Setiap profil hanya terdiri dari 1 ukuran. Misalnya UNP 125x50x6. Tebal bahan hanya 1 macam. Beda dengan besi CNP. CNP 125 misalnya. Tebalnya ada 5 macam. Yaitu 1,8; 2; 2,3; 3; dan 3,3 mm. Hal ini sering menyulitkan proses pabrikasi. Karena salah ukuran/dimensi. Entah oleh faktor sengaja, atau tidak. Tapi bila menggunakan material UNP. Anda tidak bakal keliru.
Dinamika membuat profil UNP double
Ketika menyambung kolom UNP double. Ragam dinamika yang Anda hadapi. Manakala tinggi kolom yang Anda butuhkan adalah 6 meter. Tidak terlalu sulit untuk membuat UNP double. Tapi, jikalau kurang, atau kebih dari 6 m. Maka diperlukan keterampilan untuk merekayasa bahan. Supaya jangan sampai salah potong, dan salah sambung.
Perhatikan 2 contoh kasus berikut. Pertama, untuk membuat kolom UNP setinggi 4 m. Dan, yang kedua. Kolom UNP tinggi 8 m. Metode pemotongan, penyambungan dan penggabungan bahan seperti terlihat pada gambar.
a. Kolom UNP double setinggi 4 meter
Ada 2 macam cara. Yang paling populer adalah penyambungan dilakukan hanya pada salah satu material UNP. Keuntungannya adalah tidak mengakibatkan sisa bahan (waste). Dalam artian, walaupun ada. Tapi tetap bisa digunakan untuk keperluan konstruksi. Cara pertama, seperti berikut:
- Potong 2 material UNP. Masing-masing dengan panjang 4 meter. Dengan demikian, Anda memiliki 4 batang UNP. Batang A = 2 buah @4 meter, dan B = 2 buah @ 2 meter.
- Menggabung material. Lakukan dengan cara berikut: 1]. Sambung kedua batang B. Agar menjadi 4 m. Dalam hal ini, kita sebut batang C. 2]. Lalu, gabungkan batang C dan batang A. Secara berhadap-hadapan. Dengan menggunakan las titik. 3]. Pastikan batang UNP double telah lurus.
- Kemudian lakukan pengelasan secara zig-zag. Dengan jarak 30-50 cm. Masing-masing panjang las adalah 5 cm. Dengan demikian kedua material tersebut benar-benar kokoh.
- Ulangi langkah-langkah 1-3. Untuk menyambung kolom UNP double berikutnya.
Penting Anda ingat. Anda masih punya stock material belum dipakai. Yakni batang A, dengan panjang 4 m. Maka, jangan asal potong. Yang Anda butuhkan untuk membuat UNP double yang baru adalah batang B.
Cara kedua. Semua material UNP dalam keadaan utuh (tidak ada sambungan). Metode ini sangat praktis. Tapi sisa bahan sangat banyak. Dan, kemungkinan besar tidak terpakai. Oleh sebab itu, tidak kami referensikan untuk pemula. Tahap pengerjaannya seperti berikut:
- Material UNP langsung Anda potong. Dengan panjang yang sama, yakni 4 m.
- Kemudian gabung/las. Sehingga menjadi UNP double setinggi 4 m. Selesai.
Namun demikian, kalau Anda jeli. Sebenarnya cara kedua ini adalah mirip dengan cara pertama. Sebab sisa bahan adalah sama. Yakni panjang 2 m. Menurut Anda, bisa ngak cara yang kedua ini Anda variasikan dengan cara pertama. Saya tunggu pendapat teman-teman di kolom komentar.

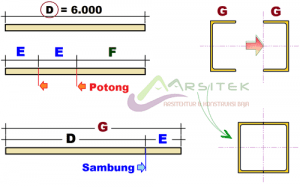

b. Tiang kolom 2UNP tinggi 8 m
Kasus yang kedua. Menyambung kolom UNP double agar menjadi 8 m. Material yang Anda butuhkan 3 batang. Cara yang terbaik adalah seperti metode dalam gambar ini.
Keterangan material:
- Batang D = panjang 6 meter
- Batang E = panjang 2 m
- Dan F = 4 m.
Langkah-langkah Anda lakukan dengan cara berikut:
- Membuat batang E. Potong salah satu material UNP panjang 2 meter. Dan jumlah 2 buah.
- Sambung batang D dan E. Sehingga menjadi 8 meter.
- Lakukan hal yang sama pada batang D dan E yang lain. Dengan demikian, terdapat 2 besi UNP dengan panjang @8,0 m. Dalam hal ini kita sebut batang G.
- Terakhir, gabungkan kedua batang G dengan cara las. Serta titik sambung UNP tidak boleh segaris.
Proses pabrikasi kolom baja 2UNP yang benar
Setelah Anda selesai membuat UNP Double. Selanjutnya adalah pabrikasi. Untuk jadikan kolom agar siap pasang, Komponen yang diperlukan ada 3 yaitu:
- Pat landas (base plate). Berguna sebagai dudukan 2UNP pada balok atau kolom beton.
- Plat lekat (gussets/connecting plate). Digunakan untuk menyambung kolom UNP double dengan kuda-kuda, atau konsol.
- Sepatu regel. Berfungsi untuk memasang regel baja pada kolom.
- Tutup kolom.
Material yang digunakan untuk 4 komponen tersebut adalah plat baja lembaran. Ketentuan mengenai tebal plat Anda sesuaikan dengan profil UNP. Misalnya untuk plat landas untuk baja UNP 200x75x7,5 double. Gunakan baja plat T=8 mm. Dengan ukuran minimal 250×300 mm. Dengan demikian, memadai untuk memasang 4 buah angkur baja.
Letak pemasangan komponen seperti tertera pada gambar di bawah judul. Silahkan Anda perhatikan secara seksama. Ada 2 model pemasangan komponen.
Tahap pemasangan komponen kolom model 1
Tinggi kolom harus sudah dinyatakan final. Karena penentuan tinggi kolom seyogianya adalah pada saat pemotongan, dan menyambung kolom UNP double. Dengan kata lain, pada tahap ini Anda hanya memasang komponen kolom. Langkah-langkahnya adalah:
- Pasang plat landas. Syaratnya: a). Telah tersedia lubang angkur, b). Permukaan bahan telah rata/halus, dan c). Alat kerja pabrikasi lengkap.
- Pasang plat lekat. Ketentuan sebagai berikut: 1]. Jarak antara plat landas dengan plat lekat harus tepat. Umumnya ukuran tersebut adalah gambaran tentang ketinggian gudang. 2]. Posisi plat lekat jangan salah/terbalik. Hal ini bisa mengakibatkan pemasangan baut tidak sempurna.
- Memasang sepatu regel. Posisinya 90ยบ terhadap plat lekat kuda-kuda/konsol. Dan tepat berada ditengah (garis as) tiang.
- Memasang tutup kolom. Komponen ini sifatnya hanya sebagai pelengkap. Yaitu agar kolom UNP rapih. Maka dari itu, tidak ada ketentuan khusus mengenai cara pemasangannya.
[Penutup] Alternatif pemasangan plat lekat pada kolom 2UNP model 2
Pemasangan plat lekat adalah di samping kolom tergolong sudah biasa. Namun, bisa pula dipasang dari atas. Perhatikan gambar kolom nomor 2. Metode ini cocok diterapkan pada kolom 2UNP, maupun 2CNP. Kelebihannya, Anda tidak memerlukan plat tutup, dan plat lekat untuk konsol. Sebab komponen tersebut telah berfungsi sebagai tutup. Sekaligus plat lekat untuk kuda-kuda dan konsol.
Semudah itukah?. Betul. Namun dengan syarat ketika menyambung kolom UNP Double. Salah satu ujung harus Anda potong dengan secara serong. Sesuai dengan sudut kemiringan kuda-kuda. Itu saja perbedaannya. Bahkan, pemotongan bisa dilakukan setelah UNP double telah jadi.
Demikian cara menyambung kolom UNP Double. Hingga proses pabrikasi. Agar kolom baja siap pasang. Bila Anda ingin bangun gudang pakai baja UNP. Hubungi kami melalui 081.32526.4787 atau 085.7406.93839.
