Sebelum membahas mengenai manfaat profil baja gabungan. Anda kemungkinan bertanya. Apa sih profil baja gabungan itu?. Begini. Profil baja gabungan atau sering hanya disebut profil gabungan. Sama dengan profil baja tersusun (profil tersusun). Pada praktek dilapangan, juga kenal dengan istilah profil majemuk.
Pengertian & manfaat profil baja tersusun
Yaitu suatu elemen struktur yang terbuat dari lebih dari satu jenis material baja. Tergabung dan tersusun secara rapi. Sehingga menjadi satu kesatuan yang kokoh. Dan memiliki kekuatan yang sangat besar. Yang tidak dimiliki oleh baja profil pada umumnya. Kalau begitu. Bukankah manfaat profil baja gabungan sama dengan rangka batang?. Bisa sama. Tetapi bisa juga tidak.
Persamaan rangka batang dan profil baja gabungan adalah sanggup menerima tegangan yang sangat besar. Yang bekerja secara vertikal maupun horizontal. Walau anda gunakan pada bentangan (L) yang lebar. Sedangkan perbedaannya, antara lain:
- Rangka batang terdiri dari beberapa komponen. Serta identik dengan konstruksi atap type space frame. Seperti kuda-kuda cremona, gelagar antar kuda-kuda, gording dan sebagainya. Yang membentuk sebuah ruang/rongga pada rangka atap. Setelah pemasangan komponen selesai.
- Sementara manfaat profil baja gabungan hanya terdiri dari 1.Namun bisa berguna untuk semua elemen konstruksi. Mulai dari tiang kolom, balok dak, tie beam, balok Bahkan untuk rangka atap.
Jenis bahan & bentuk profil
Sebuah profil baja gabungan minimal memiliki 2 macam bahan. Yaitu yang berfungsi sebagai batang utama dan batang pembagi.
a. Ragam jenis material gabungan
Material baja yang pas sebagai batang utama adalah:
- Baja WF
- H-Beam
- T-beam (sebagai alternatif bisa menggunakan WF belah)
- Profil UNP
- Kanal C
Sedangkan untuk batang pembagi antara lain:
- Plat baja
- Plat strip
- Besi siku
- dan kanal U
b. Contoh fungsi profil baja tersusun

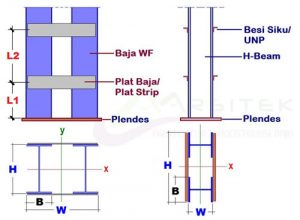

Salah satu contoh desain profil baja gabungan adalah seperti pada gambar. Yang berguna sebagai tiang kolom. Silahkan anda perhatikan letak pemasangan batang pembagi. Yaitu berada pada sayap (flange) WF dan H-Beam. Sedangkan join antara balok utama dengan pembagi. Bisa anda terapkan dengan cara mengelas atau sambungan baut mur.
Pertimbangan sebelum memilih baja gabungan
Kelemahan profil baja tersusun adalah mahal. Serta pengerjaan sangat lama. Karena itu sebelum anda menggunakan model ini pada struktur bangunan. Hal-hal yang wajib anda pertimbangkan adalah:
- Tidak ada satu pun material baja profil yang mampu menahan beban. Sebagaimana yang anda harapkan untuk struktur konstruksi.
- Tinggi tiang kolom atau lebar balok baja >12,0 meter. Serta untuk menghindari sambungan. Karena panjang baja profil maksimal 12,0 meter.
Maka jika 2 hal tersebut anda temui saat perancangan. Jalan satu-satunya adalah menggunakan profil gabungan. Sebab soal kekuatan material majemuk sangat tidak terbatas. Tergantung dimensi bahan yang anda pakai. Demikian juga tinggi kolom dan bentangan balok.
Tips merancang balok menggunakan material tersusun
Manfaat profil baja gabungan sebagai balok. Bisa anda dapatkan secara maksimal namun murah. Yaitu sejak melakukan desain. Perhatikan gambar berikut. Ada 4 macam model (penampang) balok baja yang rangka gabungan.
Aplikasi material gabungan pada struktur. Misalkan anda hendak membuat sebuah balok bentangan 15 meter. Dengan beban berguna sebesar 500 kg/m². Maka anda bisa menggunakan model seperti pada gambar nomor 3. Yaitu terbuat dari material baja T-Beam dan UNP. Adapun dimensi profil adalah:
- Batang utama terbuat dari T-200x200x8x13 mm
- Batang pembagi memakai UNP 50x38x5x7 mm
- Tinggi profil (H)= 750 mm
- Serta jarak antara batang UNP (L1)= 500 mm
Nah untuk memastikan bahwa dimensi balok tersebut telah kuat. Sebaiknya anda cek melalui perhitungan struktur. Dengan menggunakan software SAP2000, ETABS atau Sanspro. Juga bisa secara perhitungan manual. Lalu bagimana jika hasil perhitungannya ternyata tidak kuat?. Solusinya adalah memperbesar dimensi. Khusunya tinggi dan jarak antara rangka pembagi. Bila ternyata masih kurang, baru anda rubah ukuran material. Demikian juga sebaliknya. Bilamana hasil perhitungan struktur terlalu kokoh.
[Penutup] Perbedaan profil baja tersusun dengan regel
Anda mungkin sudah membaca artikel kami tentang regel baja. Disana anda akan menemui jenis regel ruji-ruji, yang mirip dengan profil baja gabungan. Secara visual memang nyaris sama. Padahal sebenarnya berbeda. Perbedaannya, regel tidak tidak menerima beban aksial (tekan). Namun hanya beban tarik. Oleh karena itu posisi pemasangan rangka pembagi (ruji-ruji) miring.
Sedangkan manfaat profil baja gabungan selain menerima beban tarik. Juga memikul beban tekan yang besar. Sehingga rentan terjadi lentur. Itu sebabnya perlu memasang batang pembagi secara vertikal. Seperti pada gambar potongan memanjang. Silahkan anda perhatikan.
