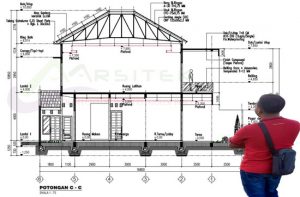

Banyak orang tidak tahu cara mempelajari gambar bangunan yang benar dan tepat. Benar artinya mampu memahami seluruh isi gambar, sesuai tujuan dan fungsi gambar. Sedangkan tepat artinya adalah membaca gambar dengan metode, serta media yang memang sudah seharusnya. Cukup rumit?. Sebenarnya tidak. Asalkan ada kemauan, tentu disitu ada jalan. Oke sobat, langsung saja pada topik.
Persiapan mempelajari gambar
Guna memudahkan anda memahami gambar-gambar bangunan. Hal non teknis yang perlu anda persiapkan, anta lain:
- Mencari tahu jenis gambar yang anda pelajari. Apakah gambar bestek, gambar tender, gambar konstruksi, shop drawing atau as built drawing.
- Menetapkan tujuan anda mempelajari gambar. Apakah hanya sekedar identifikasi gambar, untuk menghitung anggaran, atau untuk pelaksanaan pekerjaan.
- Mengetahui jenis proyek konstruksi. Misalnya rumah tinggal, gudang, bendungan atau pembangunan terminal bis, dan sebagainya.
- Mengetahui jenis pekerjaan bangunan. Antara lain pekerjaan persiapan, struktur, instalasi, arsitektur serta pekerjaan lanskap.
- Menyiapkan perlengkapan membaca gambar. Misalnya kaca pembesar, penggaris, buku catatan dan alat tulis.
Langkah-langkah mempelajari gambar tender
Gambar tender salah satu jenis gambar bangunan yang harus anda pelajari dengan seksama. Disebut gambar tender karena untuk tujuan pelaksanaan tender (lelang) proyek. Salah satu dokumen tender proyek adalah penawaran harga. Sementara penawaran tersebut, anda buat harus berdasarkan gambar tender. Dan bagus tidaknya penawaran harga anda, selain tergantung pada kelengkapan gambar. Juga dari cara mempelajari gambar bangunan.
Oke teman-teman, sementara tahan dulu sampai disini. Saat ini media elektronik, khusunya smartphone. Sering dimanfaatkan untuk mengirim, sekaligus untuk mempelajari gambar. Jadi bukan dalam bentuk cetak saja. Maka pembahasan mengenai topik, akan kami mulai dari alat elektronik ini.
1. Tips membaca gambar dalam bentuk file
Bila gambar dalam bentuk file, misalnya dalam smartphone atau komputer/laptop sekalipun. Sebaiknya tujuannya bukan untuk melakukan perhitungan, yang berkaitan dengan anggaran biaya. Sebab rawan keliru. Melainkan untuk pengawasan proyek, atau sekedar menghitung kebutuhan material. Namun kami menyarankan, bila anda masi buta mengenai gambar. Atau baru pertama sekali anda mempelajari gambar tersebut. Sebaiknya tidak usah. Karena pasti kurang efektif.
a. Gambar bangunan dalam smartphone
Selain dalam bentuk file Pdf, gambar bangunan dengan bentuk asli (file AutoCAD), sudah dapat anda buka dalam smartphone. Cara mempelajari gambar bangunan yang berada dalam alat komunikasi ini, agar mudah anda pahami adalah:
- Pilih halaman/gambar yang hendak anda baca,
- Gambar anda perbesar sedikit demi sedikit, untuk menemukan objek yang dikehendaki.
- Buat catatan mengenai gambar yang anda pelajari.
- Silahkan screenshot objek tersebut, agar menjadi bentuk file Jpg/Jpeg.
b. Gambar bangunan yang berada dalam komputer
Relatif lebih mudah membaca gambar bagunan yang berada dalam komputer/laptop, dari pada yang di smartphone. Karena memiliki layar yang lebih lebar. Agar anda mudah mengerti tentang gambar yang anda mempelajari di komputer/laptop, lakukan tips-tips berikut:
- Ikuti langkah 1-3 seperti pada smartphone,
- Segera cetak/print seluruh gambar tersebut. Agar anda bisa mempelajari lebih detail.
2. Trik mempelajari gambar hard copy
Atau gambar yang sudah dicetak dalam kertas. Adalah satu-satunya cara mempelajari gambar bangunan yang paling tepat. Khusunya bagi pemula dan masih buta bangunan. Dan untuk keperluan apa pun, tujuan anda membaca gambar adalah ok. Langkah-langkahnya, adalah:
- Mulai membaca gambar dari halaman awal dan secara urut. Awal yang dimaksud disini ada 2 pengertian. Halaman awal dari keseluruhan gambar bangunan. Atau hanya dari salah satu jenis pekerjaan.
- Perhatikan satuan ukuran yang digunakan. Umumnya tertera pada kop gambar, atau daftar keterangan. Perlu anda ketahui selain shop drawing, satuan yang digunakan adalah CM (sentimeter).
- Pelajari daftar keterangan elemen dan jenis bahan. Pada umumnya terletak pada halaman depan, yaitu setelah daftar isi gambar. Yang dibarengi dengan ragam singkatan atau simbol.
- Kembangkan imajinasi anda tentang gambar. Dan cara melakukan pekerjaan, jenis alat dan bahan-bahan yang diperlukan. Maupun tukang yang melaksanakan pekerjaan.
- Posisikan diri anda sebagai orang yang membuat gambar. Agar anda bisa memahami jalan pikiran orang tersebut. Sesungguhnya membaca gambar bukan hanya dari angka-angka atau kata-kata, yang tertera dalam gambar. Melainkan dari ‘roh’ gambar.
- Jangan mengeluh/menggerutu bila gambar kurang jelas dan lengkap. Namun bandingkan (cek) dengan gambar detail. Dan jika masih hal yang sama. Maka buatlah catatan tentang gambar.
Tips membaca gambar kerja konstruksi baja
Selain gambar tender. Jenis gambar bangunan yang perlu anda pelajari secara cermat, adalah gambar kerja (shop drawing). Karena berkaitan erat dengan pelaksanaan pembangunan, tukang, serta dasar untuk menghitung bahan. Singkatnya, bagus tidaknya kualitas pekerjaan anda dipengaruhi oleh gambar kerja. Oleh karena itu pula, semua jenis pekerjaan diwajibkan memiliki gambar kerja. Termasuk salah satunya adalah pekerjaan konstruksi baja.
Cara mempelajari gambar bangunan, khususnya shop drawing baja. Agar anda cepat paham adalah dengan tips berikut:
- Pelajari gambar satu persatu. Jangan buru-buru, serta cermati seluruh ukuran dan keterangan pada gambar. Baik yang berada dalam kertas/halaman gambar. Maupun yang ada pada kop gambar.
- Usahakan jangan bosan dengan tampilan gambar. Karena memang tidak menarik dan kaku. Karena prioritas gambar kerja bukan pada tampilan, melainkan ketepatan ukuran.
- Beri tanda ada gambar yang anda anggap penting. Sekaligus buatlah catatan khusus mengenai gambar tersebut. Dan sebaiknya langsung pada halaman tersebut.
- Biasakan diri anda dengan skala yang kecil. Karena dalam gambar kerja terdapat banyak detail-detail. Oleh karena itu agar tampilan gambar detail besar, maka harus menggunakan skala yang kecil. Demikian sebaliknya.
- Usahakan menghafal bentuk dan jenis-jenis material baja profil. Sehingga walau tanpa membaca keterangannya, anda sudah bisa memahami dari bentuknya.
- Membaca gambar tidak cukup sekali. Melainkan 2-3x baru anda benar-benar paham.
- Dan bila masih kesulitan. Segera minta bantuan (mentoring) yang sudah profesional.
Dokumen pelengkap untuk mempelajari gambar bangunan
Sering terjadi dimana keterangan gambar kurang jelas. Penyebabnya ada 2 kemungkinan, yaitu: 1].gambar yang terlalu kecil, atau 2].penjelasan mengenai elemen dan material bangunan memang kurang spesifik. Sehingga anda kesulitan memahami gambar. Untuk itu dokumen yang wajib anda siakan adalah BoQ dan RKS bangunan.
Kedua dokumen memang berguna untuk memberi keterangan tambahan pada gambar. Oleh karena itu bila anda ragu dengan penjelasan dalam gambar. Silahkan bandingkan dengan dua dokumen tersebut. Lalu, bagaimana bila tidak memiliki BoQ dan RKS Bangunan?. Jangan khawatir, caranya adalah:
- Pada gambar beri tanda mengenai hal-hal yang kurang mengerti. Bisa menggunakan stabilo atau spidol warna.
- Buatlah daftar pertanyaan secara tertulis. Dan usahakan jangan acak. Melainkan berurutan, yaitu mulai dari halaman depan ke belakang.
- Segera ajukan pertanyaan tadi kepada pihak yang berkompeten. Kepada konsultan bangunan atau pimpinan proyek. Bila tidak memungkinkan tatap muka. Melalui daring juga tidak masalah. Intinya, lebih cepat akan lebih baik. Supaya tidak semat lupa.
[Kesimpulan] Rahasia membaca gambar dengan mudah
Sebenarnya gambar bangunan lainnya juga wajib dipelajari. Bukan hanya gambar tender dan shop drawing. Namun mengingat kedua gambar ini rentan terjadi kealahan, serta mengakibatkan kontraktor rugi. Karena gambar tender berkaitan erat dengan penawaran harga. Sedangkan shop drawing adalah pada pengerjaan bangunan. Akan tetapi metode yang sama dapat anda terapkan pada gambar-gambar jenis lain.
Singkatnya, gambar bangunan akan mudah anda mengerti jikalau anda:
- Paham mengenai satuan dan skala gambar,
- Mengetahui jenis-jenis material bangunan,
- Familiar dengan singkatan, simbol dan keterangan gambar,
- Tidak membaca gambar dalam bentuk file. Khususnya melalui smartphone.
Demikian penjelasan mengenai cara mempelajari gambar bangunan. Semoga berguna.
