Rak Baja Berjalan Tidak Pakai Listrik dan Super Hemat

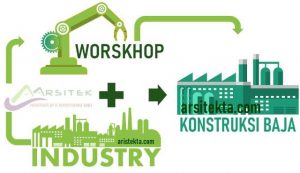

Hubungan antara pabrik baja, workshop dan proyek konstruksi

Satu lagi inovasi Jasa Arsitektur dan Konstruksi Baja dalam hal efisiensi energi. Khususnya pemakaian listrik. Adalah membuat rak baja berjalan. Benda ini cocok Anda aplikasikan untuk menyimpan barang-barang yang berat. Di toko, gudang, maupun pabrik. Untuk mempercepat proses produksi.

Membaca judul ini pasti Anda penasaran. Berjalan?, iya!. Bisa?. Bisa!. Dalam artikel ini, kami akan berbagi pengalaman tentang cara membuat rak baja berjalan. Sama sekali tanpa menggunakan energi listrik. Namun efektif, kokoh dan hemat biaya. Metodenya yang mirip dengan hoist crane manual. Yakni dengan cara memanfaatkan gaya gravitasi.

Latar belakang dan kegunaan rak baja

Produk ini kami buat atas permintaan sebuah perusahaan pabrik elektronik. Berlokasi di Pantura, Jawa Tengah. Sekitar pertengah 2019 silam. Dengan tujuan untuk memudahkan produksi logam, yang akan digunakan sebagai frame barang-barang elektronik yang mereka produksi.

Maka dengan adanya rak baja tersebut, material logam yang akan dicetak bisa bergerak secara leluasa. Dari tempat awal proses bending. Hingga menjadi barang siap pasang. Sama sekali tanpa menggunakan mesin dan listrik.

Konstruksi rak baja berjalan

Komponen rak baja dan jenis material

Seperti terlihat pada gambar diatas. Beban berguna konstruksi rak adalah 150 kg/m2. Terdiri dari 3 tingkat. Tingkat pertama, dan kedua adalah tempat bahan mentah. Berupa plat baja lembaran. Sedangkan tingkat ketiga (paling atas) adalah untuk stock plat baja yang telah jadi. Komponen rak baja berjalan terdiri dari 5 macam, yaitu:

1. Struktur rak

Terdiri dari tiang dan balok. Material yang digunakan adalah baja profil UNP 150, dan UNP 100. Adapun sistem sambungan antara tiang kolom, dan balok adalah menggunakan las. Sambungan las dipilih, agar struktur rak benar-benar girid, dan kokoh. Oleh sebab itu, proses pengelasan harus dilakukan on site.

Sementara saat itu, pengikat kolom dengan lantai adalah chemical bolt. Ukuran M16, dan panjang 30 cm. Masing-masing kolom sebanyak 2 buah. Angkur chemical terpilih, karena pemasangan rak baja berjalan ini dilakukan pada bangunan eksisting. Maka dari itu, pula tidak perlu tambahan pondasi.

2. Balok railway (balok rel)

Adalah komponen yang terpasang pada balok. Juga, terbuat dari material UNP 100. Dan, diatas baja UNP terpasang besi as kotak ukuran 3×3 cm. Berfungsi sebagai rel. Agar lantai rak bisa bergerak maju, dan mundur.

3. Lantai rak besi

Bahan yang digunakan adalah:

  1. Besi siku 5×5 double. Berguna sebagai rangka lantai. Modul (jarak) pemasangan rangka 60×60 cm.
  2. Sedangkan lantai rak, cukup menggunakan plat bordes tebal 2,3 mm.

Pemasangan kedua material ini secara terpisah dengan struktur rak. Bahkan, sebaiknya dilakukan di workshop baja. Agar hasilnya rapih, dan proses pembuatan rak baja berjalan cepat selesai. Dalam hal ini efisiensi biaya terjadi pada upah, ongkos kirim material, serta biaya alat kerja.

Detail rangka lantai dan roda rak

4. Roda penggerak

Adalah komponen yang terpasang dibawah lantai rak. Terbuat dari besi as yang di bubut. Dengan ukuran 3 inci. Lengkap dengan dudukan, dan baut mur Ø5/8″ HTB (A-325). Masing-masing lantai memiliki roda sebanyak 6 buah. Letak pemasangan roda seperti terlihat pada gambar diatas.

5. Chain block 2 ton

Adalah unit yang menggerakkan rak baja. Sekaligus menaikkan, dan menurunkan barang dari rak. Chain block terpasang pada tiang kolom khusus. Dengan ketinggian 3,5 meter. Sehingga mampu menjangkau semua lantai rak.

Cara kerja lantai rak

Mengoperasikan rak baja berjalan cukup 1 orang. Oleh sebab itu, diawal kami sebut biayanya sangat murah. Orang tersebut menaikkan barang, maupun menggerakkan barang, bahkan untuk menurunkan barang dari rak. Dengan alat bantu chain block saja.

Dalam hal ini, Anda tentu sudah paham cara menggunakan chain blok. Jadi, tidak perlu kita bahas disini. Fokus pada cara kerja lantai rak. Yakni bergerak sesuai dengan jalur rel yang tersedia. Dengan sedikit sorongan. Rak sudah bergeser. Karena memiliki roda.

Pada gambar terlihat sangat jelas arah sorong lantai rak. silahkan Anda perhatikan, sekali lagi. Point penting yang wajib Anda ketahui. Faktor penentu mudah tidaknya rak berjalan, adalah elevasi rel. Maka dari itu, harus benar-benar datar, dan lurus. Pula, jangan lupa memberi pelumas.

Anggaran biaya rak besi

Biaya membuat rak baja berjalan adalah tergantung kapasitas barang yang akan Anda tempatkan pada rak. Semakin berat barang-barang tersebut, berarti konstruksi rak harus makin kokoh. Dan, menggunakan material baja ukuran besar. Begitu sebaliknya.

Oke. Sebagai gambaran tentang biaya. Untuk membuat rak baja berjalan, seperti yang kita bahas ini. Dimana ukuran rak per unit adalah 1,365 x 6,80 m. Membutuhkan biaya Rp 23.500.000,-. Atau sekitar Rp 2.350.000,-/m².

Tapi, perlu di ingat biaya tersebut tahun 2019. Sebelum terjadi covid-19. Setelah itu, seperti kita tahui bersama. Terjadi kenaikan harga material besi diluar batas kewajaran. Taksiran kasar saat ini biaya untuk membuat rak tersebut antara 28 sampai 30 juta.

[Penutup] Jasa konstruksi baja

Sedianya teman-teman ingin membuat rak baja berjalan. Namun, masih ragu untuk melaksanakan sendiri. Anda bisa menggunakan jasa Arsitektur dan Konstruksi Baja. Mulai dari membuat desain, menghitung kekuatan struktur rak, dan menghitung anggaran biaya. Kami siap membantu Anda.

Pun, sekaligus pendampingan selama pelaksanaan pekerjaan rak baja. Atau, bilamana team Anda belum ada. Team kami bersedia melaksanakan pekerjaan tersebut untuk Anda. Jamin hemat biaya, dan berkualitas super. Rak baja berjalan merupakan temuan kami, setelah hoist crane manual.
